Impianto da 18,370kWp realizzato su un edificio scolastico.

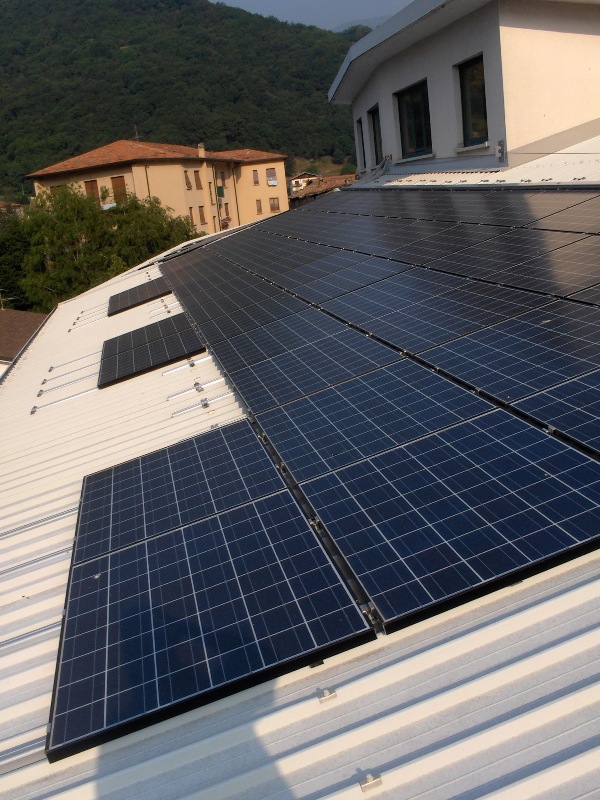

I moduli fotovoltaici sono stati installati sui pannelli isolanti di copertura.

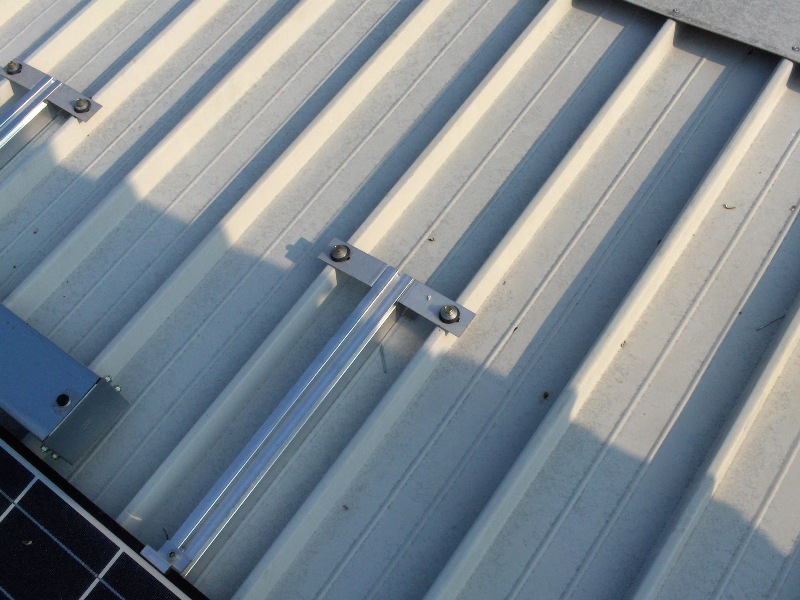

Profilato in alluminio per il bloccaggio dei pannelli fotovoltaici.

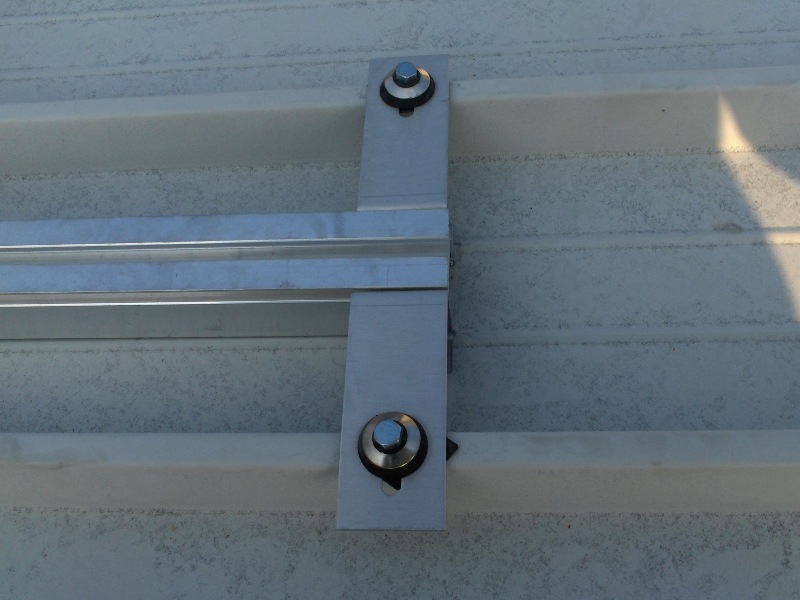

Il profilato è fissato alla copertura mediante un "omega" inox bloccata a cavallo sulle spallette del pannello isolante.

Particolare dei supporti di fissaggio dei pannelli fotovoltaici

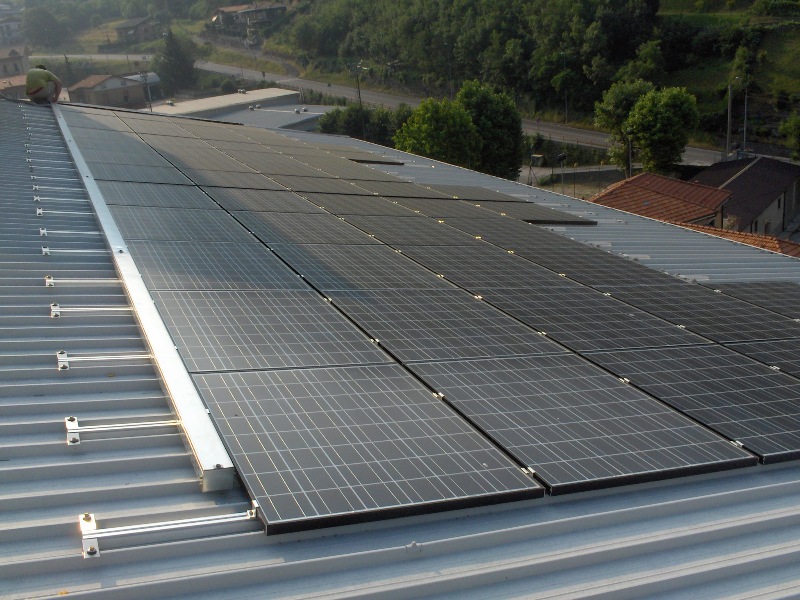

In questa immagine è possibile vedere la canalina metallica che alloggia tutti i cavi provenienti dalle stringhe dei moduli fotovoltaici

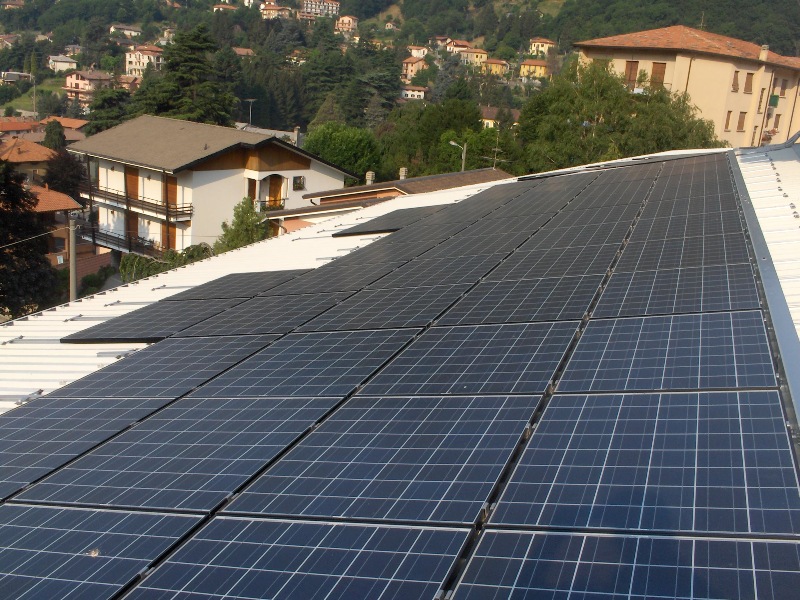

Vista frontale del campo fotovoltaico.

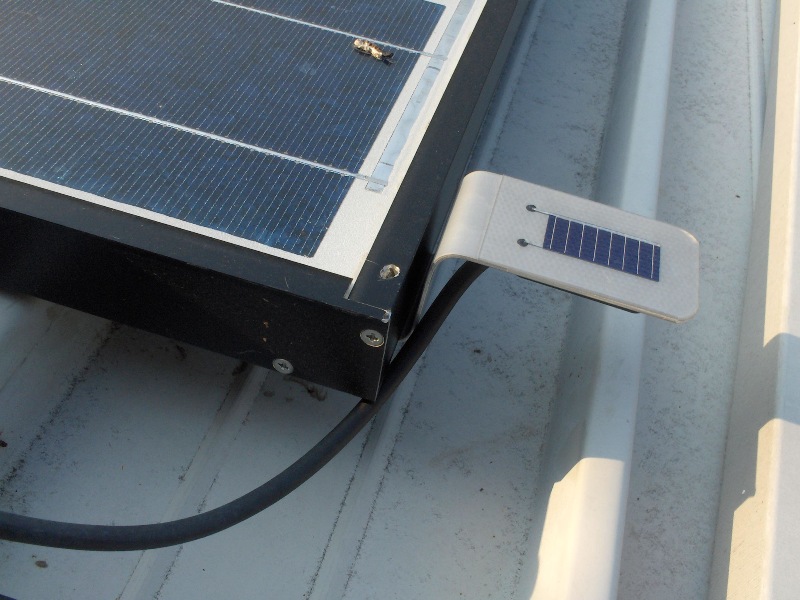

Sull'impianto è stato installato anche un sistema di monitoraggio della radiazione solare. Nella foto è visibile il sensore di radiazione realizzato da una cella fotovoltaica tarata.

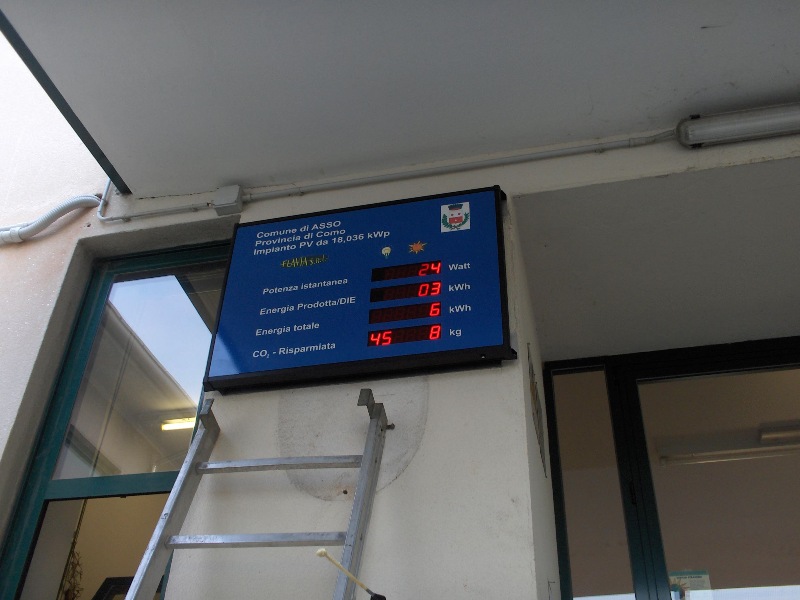

Nella foto è visibile il pannello luminoso per la visualizzazione delle prestazioni dell'impianto.
il pannello è installato all'ingresso dell'edificio comunale

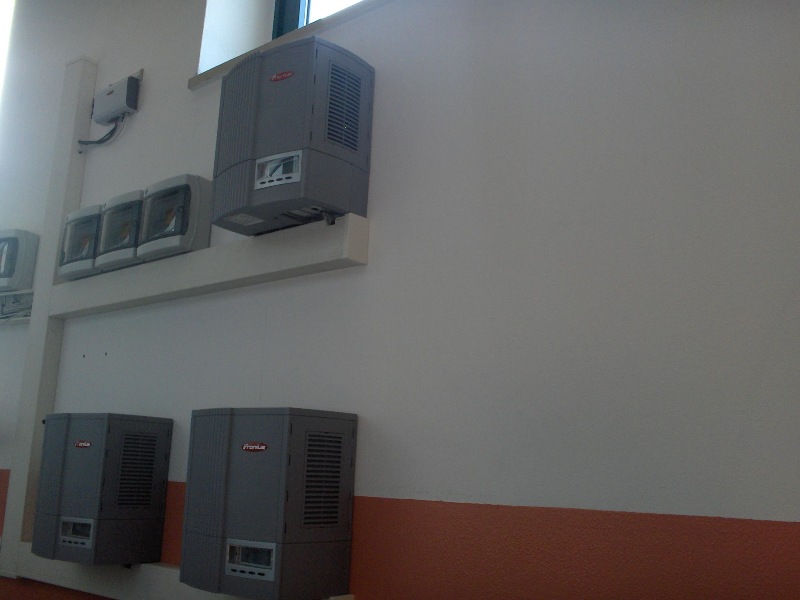

Particolare dei gruppi di conversione (inverter Fronius). Tutti gli inverter sono collegati tra di loro attraverso una linea dati per poter eseguire il monitoraggio dell'impianto.

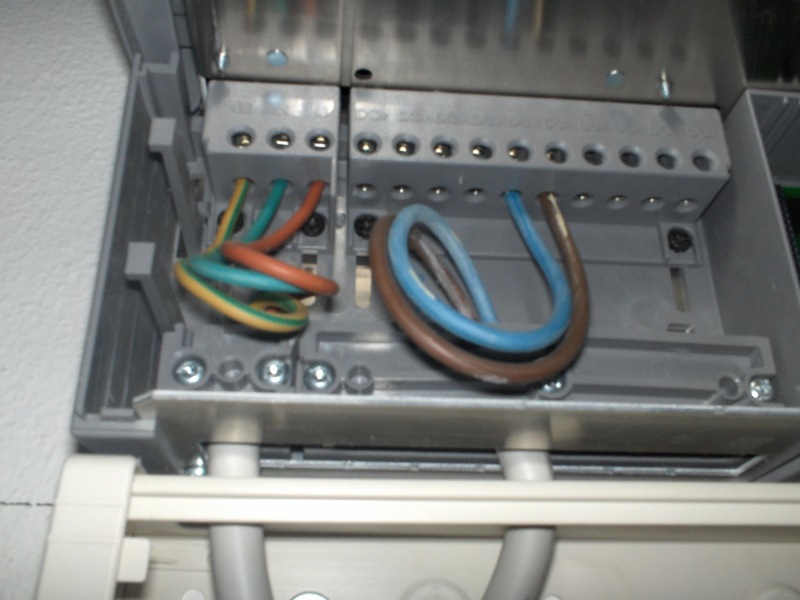

Collegamento dei cavi di potenza ad un inverter.
E' possibile distinguere i cavi in alternata (a sinistra) da quelli in continua (destra) provenienti dal campo fotovoltaico.

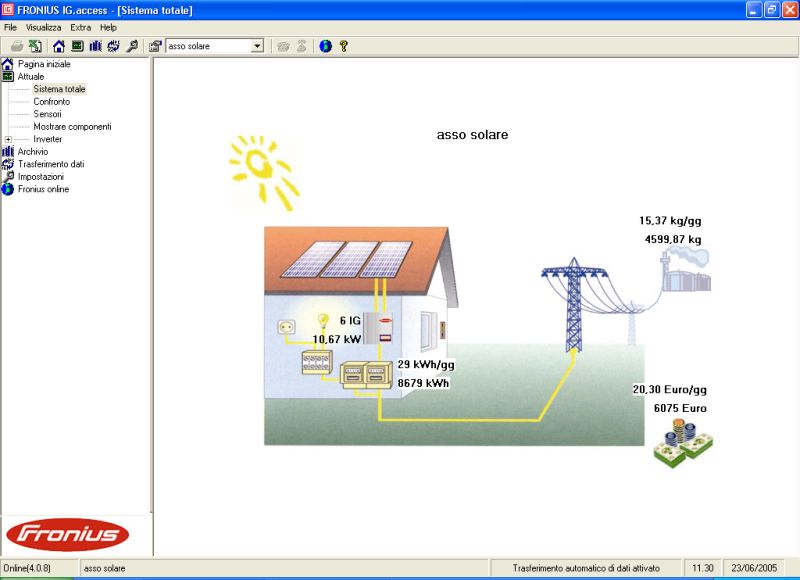

Schermata del software di monitoraggio dell'impianto.
Il software permette il controllo delle prestazioni, la segnalazioni di eventuali guasti e la memorizzazione di tutti i parametri di impianto.

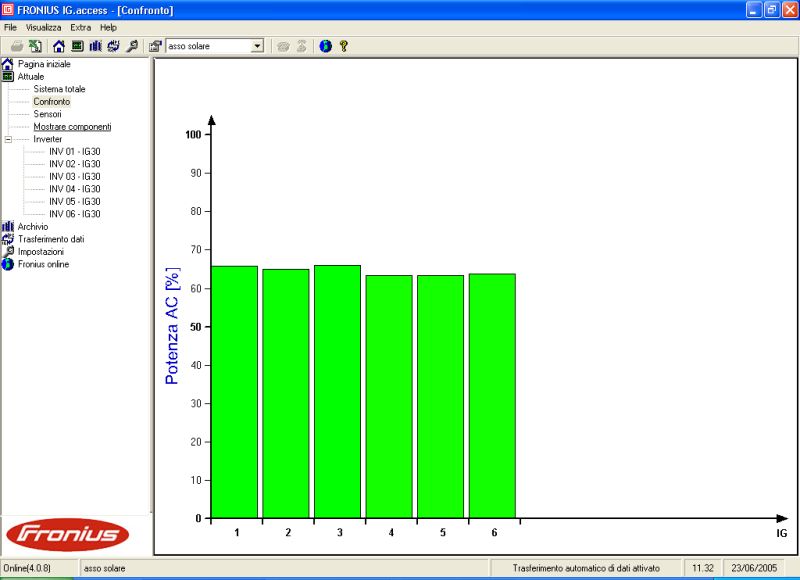

Un esempio di schermate interne al software per l'analisi delle prestazioni energetiche di impianto.
Il software gestisce i 3 inverter Fronius.
