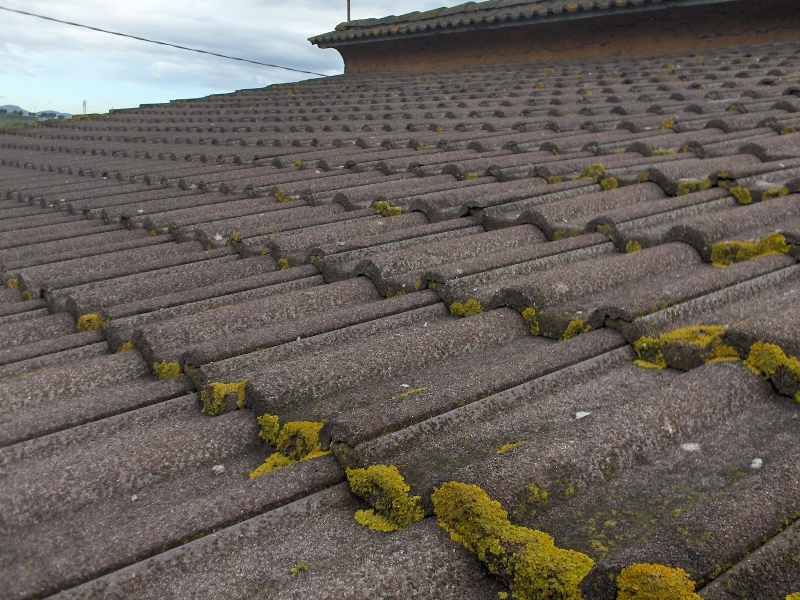

Ecco come si presenta la falda del tetto prima dell'installazione dell'impianto fotovoltaico. L'impianto in oggetto è realizzato da 23 moduli fotovoltaici da 130 Wp, potenza complessiva 2,99kWp.

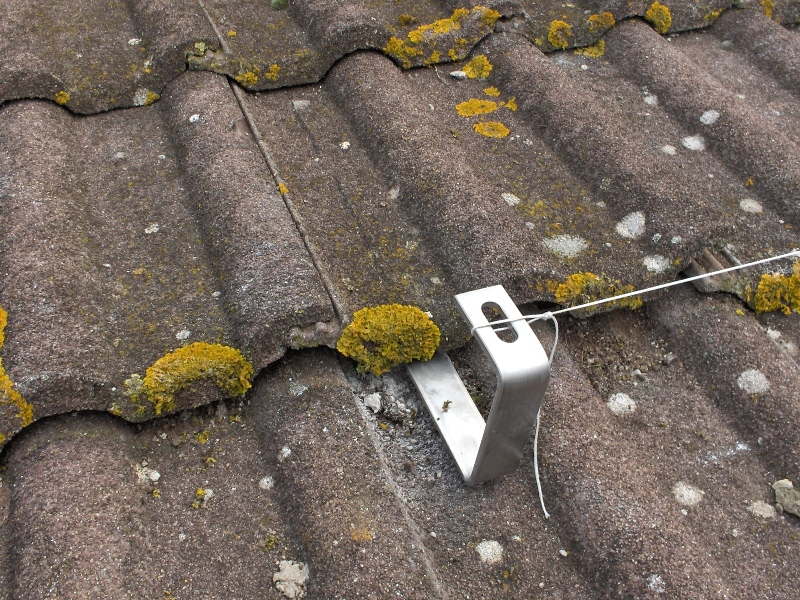

	All'inizio si procede al montaggio delle staffe di supporto della struttura di sostegno dei moduli fotovoltaici, le staffe sono fissate con tasselli idonei al tipo di solaio. Tutte le staffe utilizzate sono in acciaio INOX.

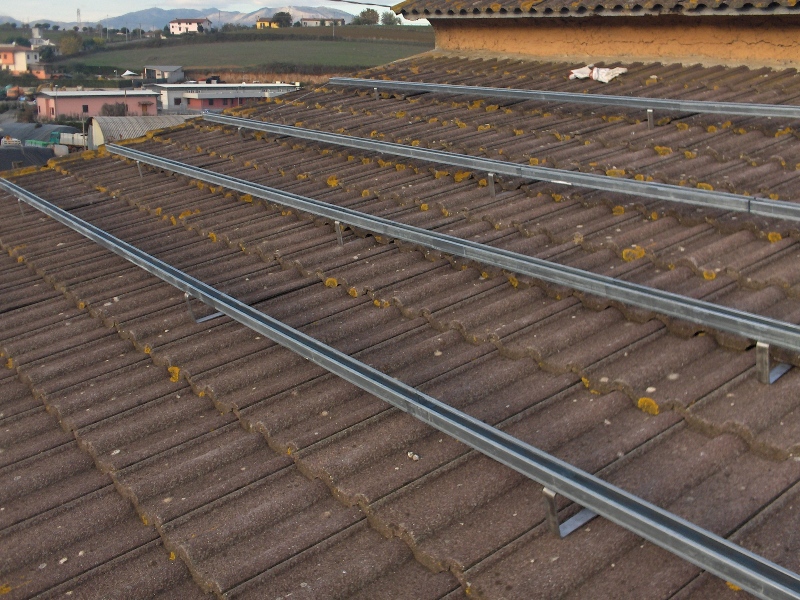

	Montate tutte le staffeINOX  si procede al montaggio dei binari che realizzano la struttura portante dei moduli fotovoltaici. Tutte le staffe sotto le tegole sono impermeabilizzate.

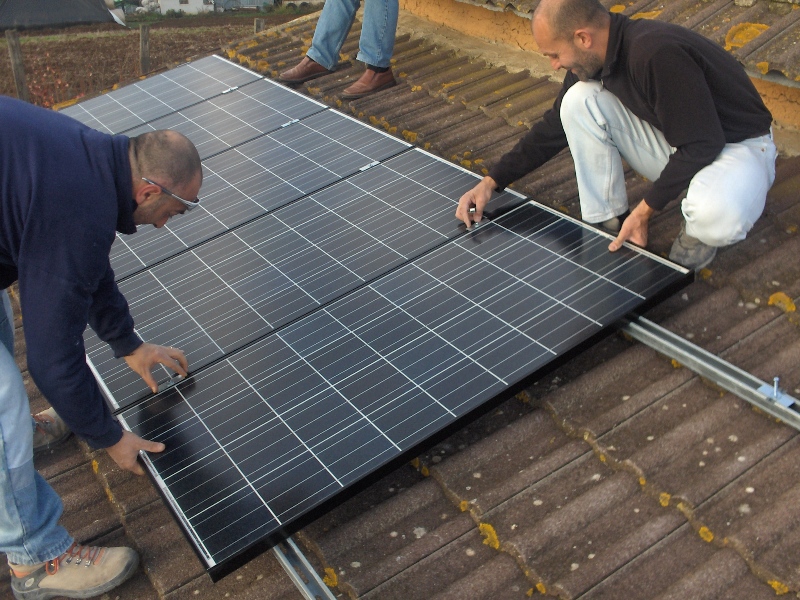

	In questa foto si vede l'installazione dei moduli fotovoltaici. In questo impianto sono stati previsti 23 moduli fotovoltaici Kyocera KC130 da 130 Wp ciascuno.

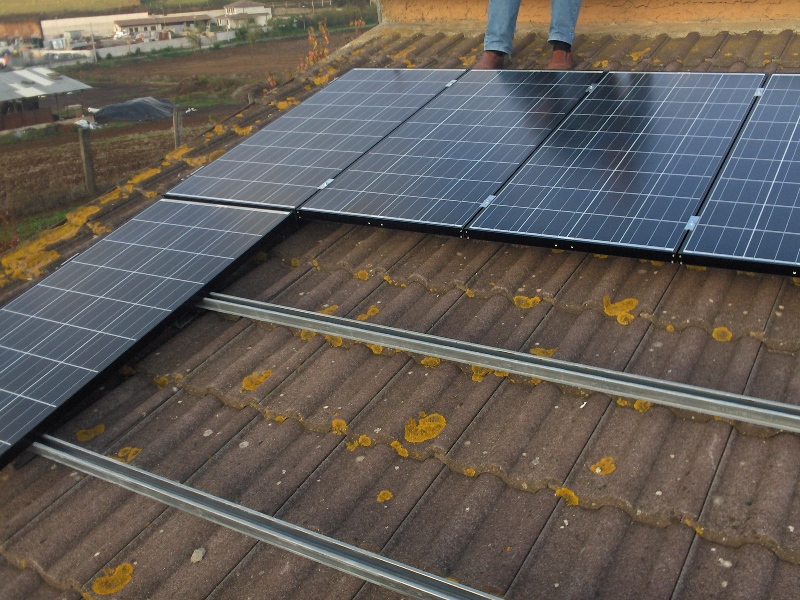

	Terminata l'installazione della prima fila di moduli fotovoltaici si installa la fila successiva.
	Terminata l'installazione di tutti i moduli fotovoltaici, si procede al loro collegamento elettrico.

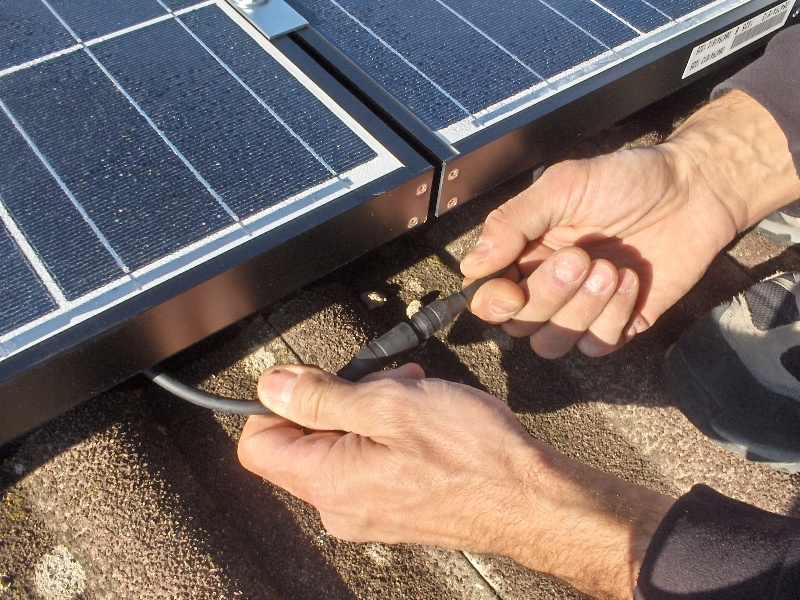

	Il collegamento elettrico è realizzato collegando i cavetti che escono dalle scatole elettriche dei moduli fotovoltaici. In questa fase nascono le stringhe elettriche dell'impianto fotovoltaico.

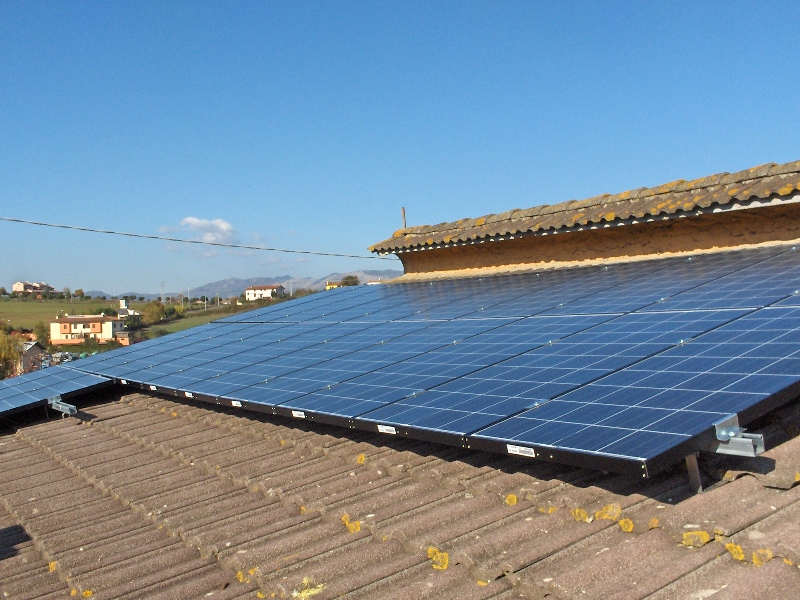

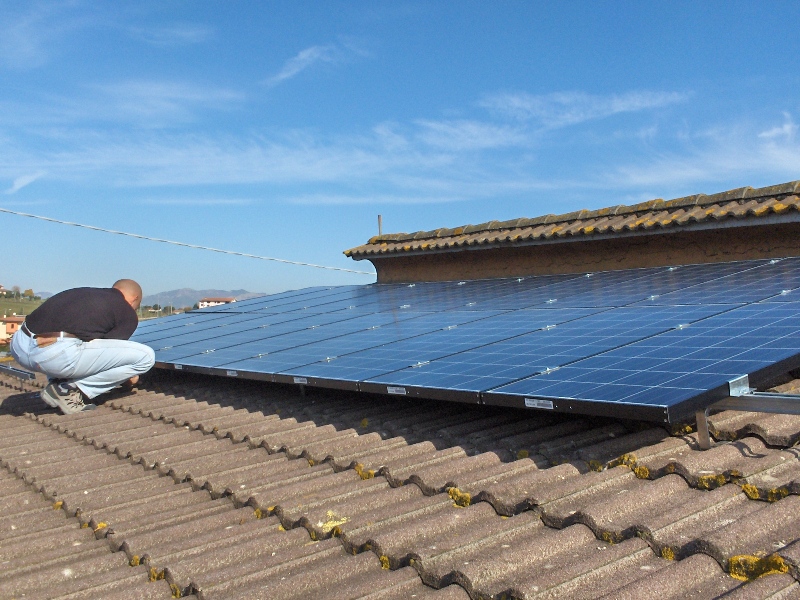

	Ecco come si presentano i moduli fotovoltaici sul tetto.

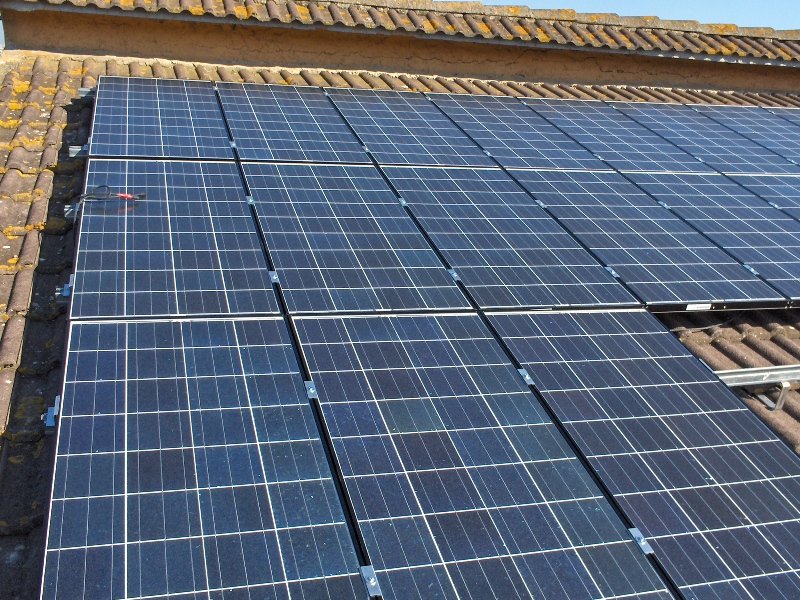

	In questa foto è visibile la terza fila realizzata da solo 3 moduli fotovoltaici. L'impianto è formato da 2 file da 10 moduli ed una terza da 3.

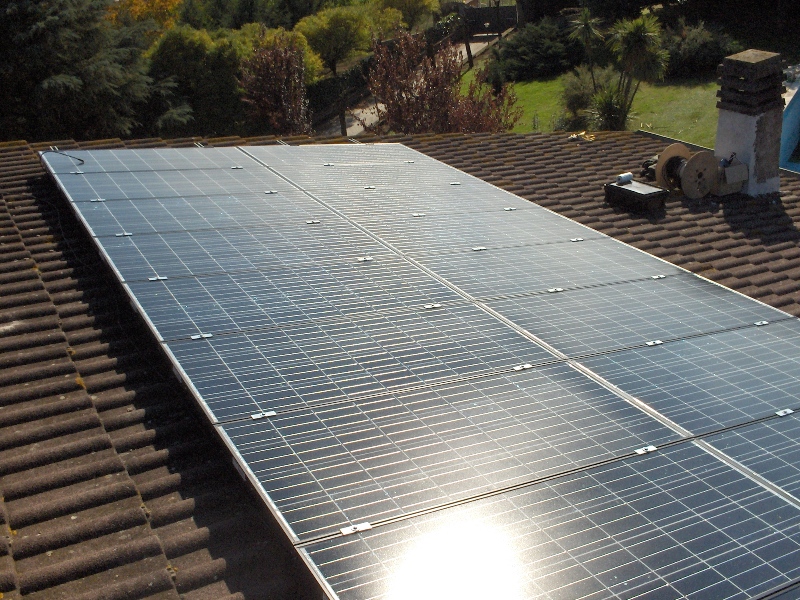

	Una vista dei moduli fotovoltaici con il sole in contrasto. In questo momento sui cavi elettrici dei moduli è presente energia elettrica, per evitare qualsiasi scarica viene lasciato scollegato l'ultimo pannello, come visibile a sinistra della precedente foto.

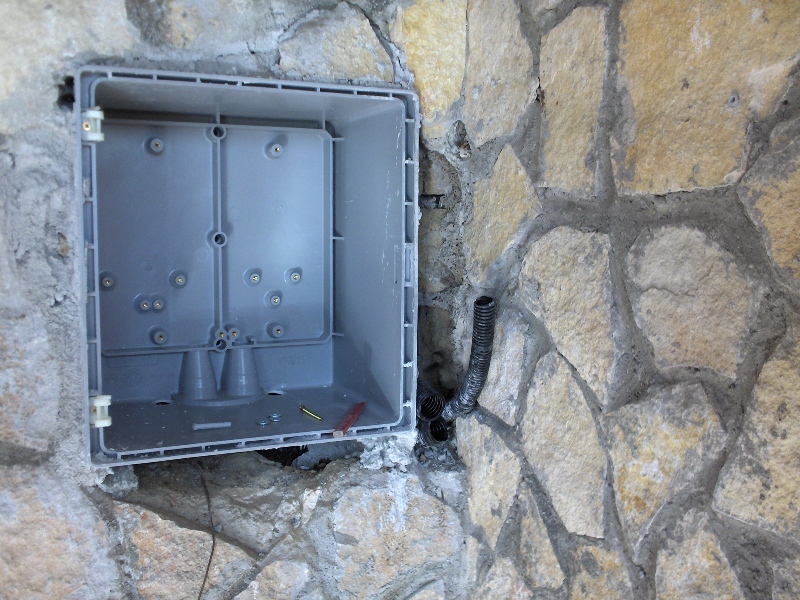

	Una vota terminato l'installazione dei moduli fotovoltaici viene predisposta la cassetta che alloggerà i contatori elettrici. Un contatore misura quanta energia si consuma, il secondo misura quanta energia è prodotta.

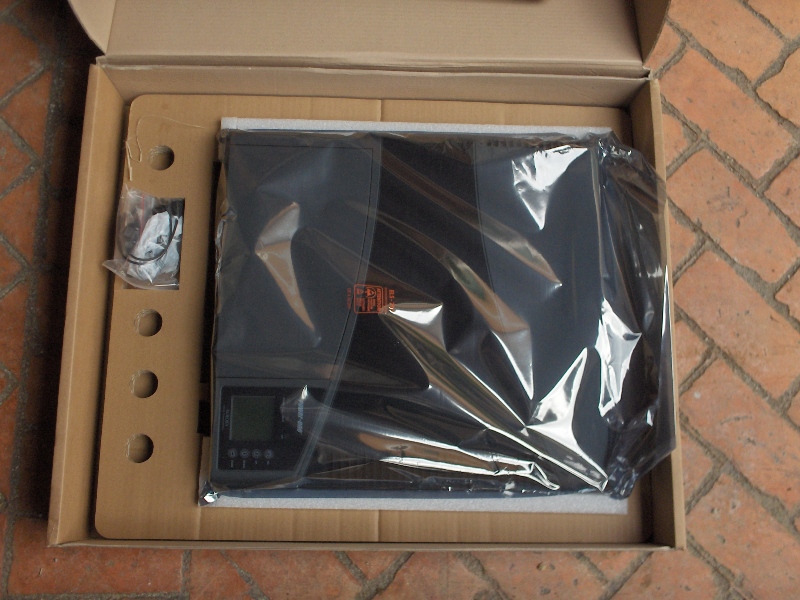

	In questa foto è visibile l'inverter ancora imballato. L'inverter è l'apparecchio elettronico che trasforma l'energia elettrica prodotta dai moduli fotovoltaici in energia elettrica conforme alle caratteristiche dei vostri elettrodomestici (220 volt 50 Hz),
	Quì è visibile l'inverter installato in prossimità dei contatori. Minori sono le distanze tra tutti i componenti e minori sono le perdite elettriche nei cavi.

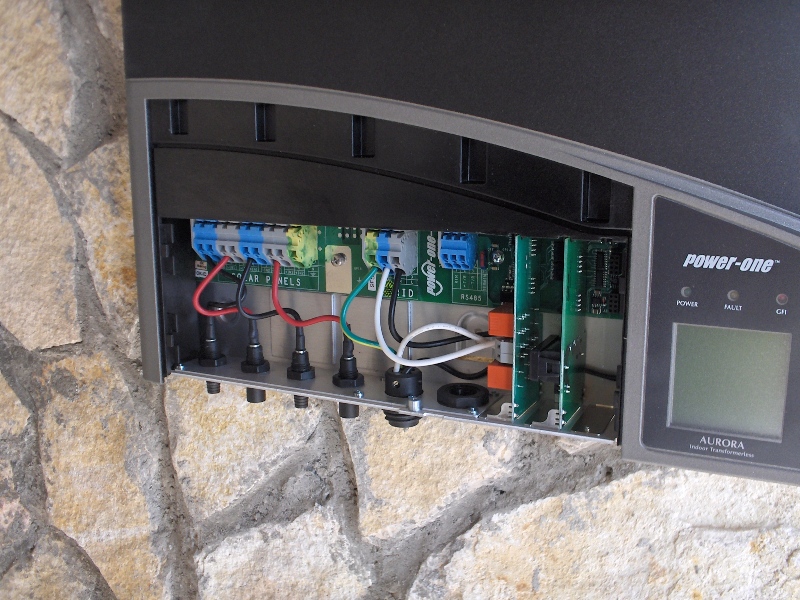

	Aprendo il pannello dell'inverter si accede alla scheda elettronica principale dove sono presenti sia le connessioni elettriche di potenza, sia le schede di sicurezza e di comunicazione dati.

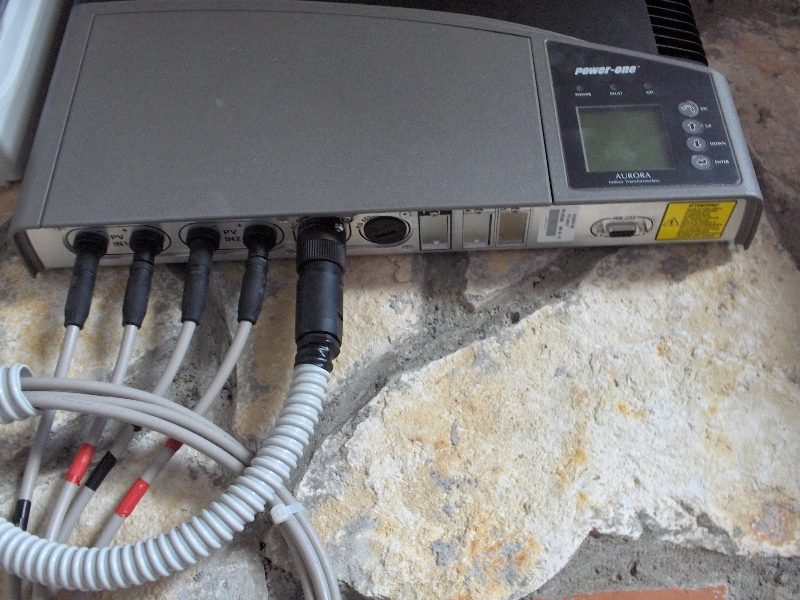

	Anche l'inverter è dotato di connessioni elettriche ad innesto rapido, è sufficiente rispettare le polarità e l'impianto è gia funzionante. Sui cavetti piccoli arriva l'energia elettrica prodotta dai pannelli fotovoltaici.

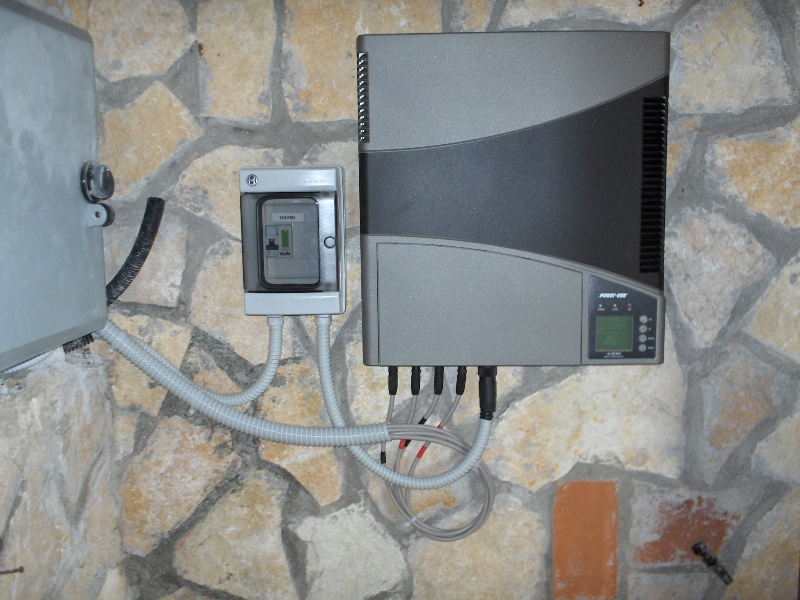

	In questa foto è visibile (al centro) il quadro elettrico di interfaccia con l'ENEL. Il cavo con il terminale nero più grande esce dall'inverter e si collega al quadro di interfaccia, prima di essere collegato alla rete elettrica ENEL.

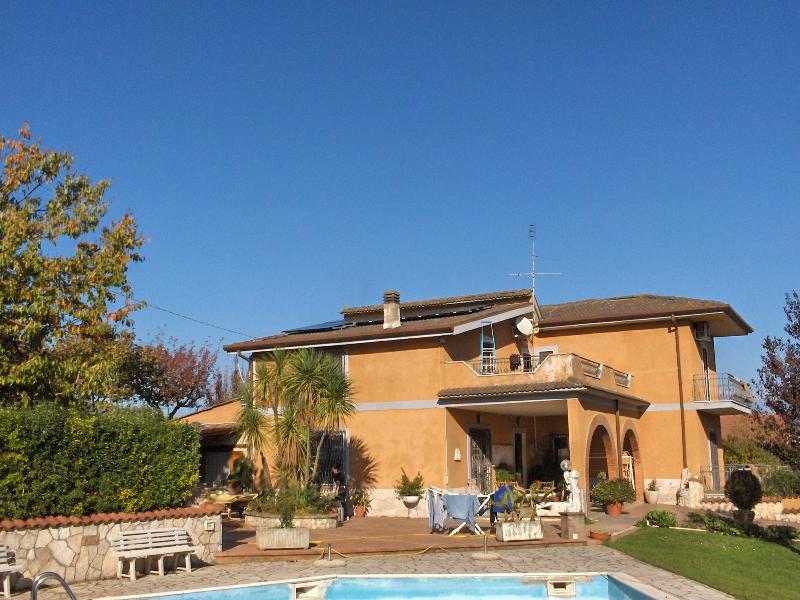

	In questa foto è visibile l'impianto installato sul tetto dell'abitazione.
